SNE LITTLE ORCHESTRA L

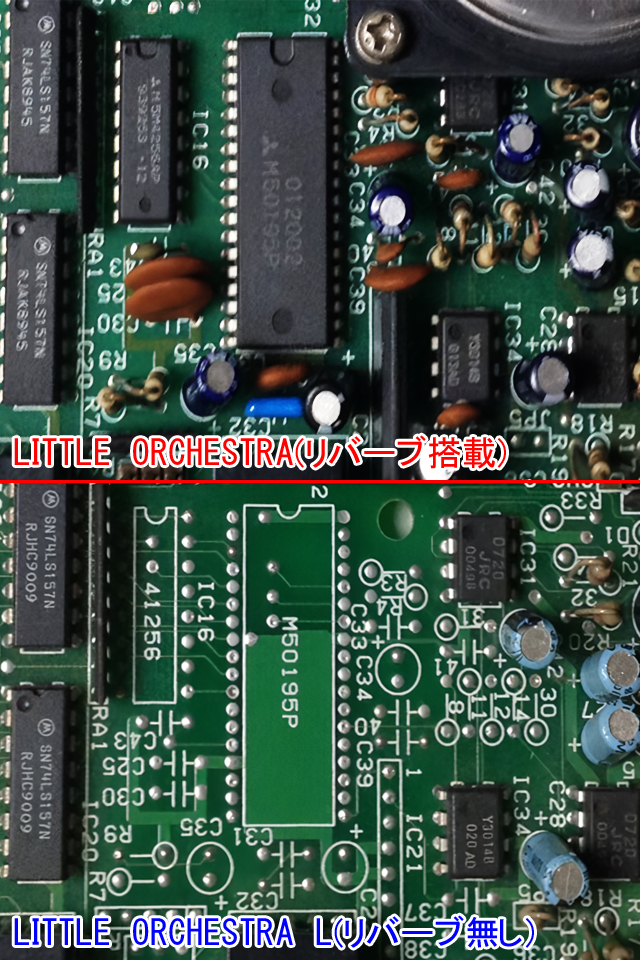

LITTLE ORCHESTRAから内部スピーカーとリバーブを省いたサウンドボードです。

基板の型番:E401=0204=002 LITTLE ORCHESTRA BY SNE


対応機種

NEC PC-9801シリーズ
EPSON PC-286/386シリーズ

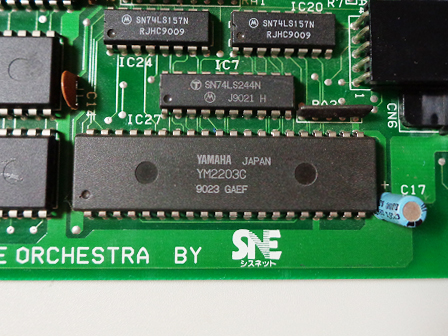

音源チップ



音源チップはYM2203で26音源。


背面側



左からROMスイッチ、JOYSTICK×2、MON(RCA出力)、ST(ミニジャック出力)

LITTLE ORCHESTRAと同じですが、内部スピーカーが無いのでVOL(音量調整)も無くなっています。


ジャンパーピン



@ROMスイッチ(JP1)


工場出荷時の設定

通常はこの設定。
マニュアルは6番までありますが、これはSNEのミスのようです。

A割り込み設定スイッチ(SW3-1/3-2)


INT5 工場出荷時の設定


INT0


INT4


INT6

BI/Oポートスイッチ(JP2)


0188H/018AH 工場出荷時の設定


0088H/008AH


ドライバ/ソフト

ドライバ/ソフトは無し。
同社から譜面入力式音楽ソフトや音楽ユーティリティソフトなど発売されていました。


動作確認

【MS-DOS 3.3/5/6】

靈異伝 OK
封魔録 OK
夢時空 OK
幻想郷 OK
怪綺談 OK
