東京ニーズ FM SOUND BOARD TN-F3




東京ニーズが発売した26音源のTN-F3ですが、NECのPC-9801-26Kをデッドコピーしたサウンドボードのようで、仕様はコピー元とほぼ同じとなります(開発はSNE?)。
ネットオークションでそこそこ見かけますが、製造時期によっては基板の色が濃い・明るいSOUND BIOS ROMがはんだ付けとソケットタイプ細かい部品の違いなどあるようです。
このTN-F3以外にも似たようなコピー品があります(後述)。

基板の型番:SOUND BOARD TN-F3


対応機種

NEC PC-9801シリーズ(Uシリーズは除く)


音源チップ

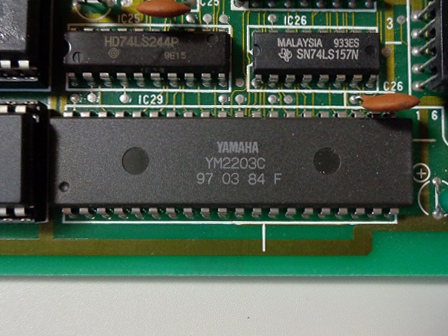

音源チップはYM2203で26音源。


背面側



左からJOYSTICK×2、RCA出力、ミニジャック出力、VOLUME(内部スピーカー用)

PC-9801-26/26Kと同じなので、RCAとミニジャックの出力はモノラル(1ch)になります。


ジャンパーピン



@ROMスイッチ(SW1)


工場出荷時の設定


ROM無効

A割り込み設定スイッチ(SW3)


INT5 工場出荷時の設定


INT0


INT4


INT6

BI/Oポートスイッチ(SW2)


0188H/018AH 工場出荷時の設定


0088H/008AH

設定もPC-9801-26/26Kと同じです。


ドライバ/ソフト

ドライバ/ソフトは無し。


似たサウンドボード

以下は今のところ確認できる似たボードとなります。

FM SOUND BOARD TN-F3E

東京ニーズ発売。
TN-F3にスイッチを追加してROM切り離しを容易にしたボードです。
基板には「TN-F1S」の文字があり。

【FM-1】

ACCEL発売。
基板には「APC-022 FM-1」の文字があり。

SOUND ACE

エニックス発売。
基板にはメーカー名、製品名、型番などが無い。

【FM SOUND BOARD SB-1】

Mag Lab(Magnetic Laboratory)発売。
上のSOUND ACEと同じで基板には何も書かれていません。

【SOUND BOARD FM】

メーカー不明。
基板には「APC-022」の文字があり。

【FME】

メーカー不明。

【不明】

基板に「SOUND BOARD」だけの書かれたボード。
