ファミリーコンピュータパッドをATARI仕様へ




ファミリーコンピュータパッドをATARI仕様に改造するページです。

※改造は自己責任です。

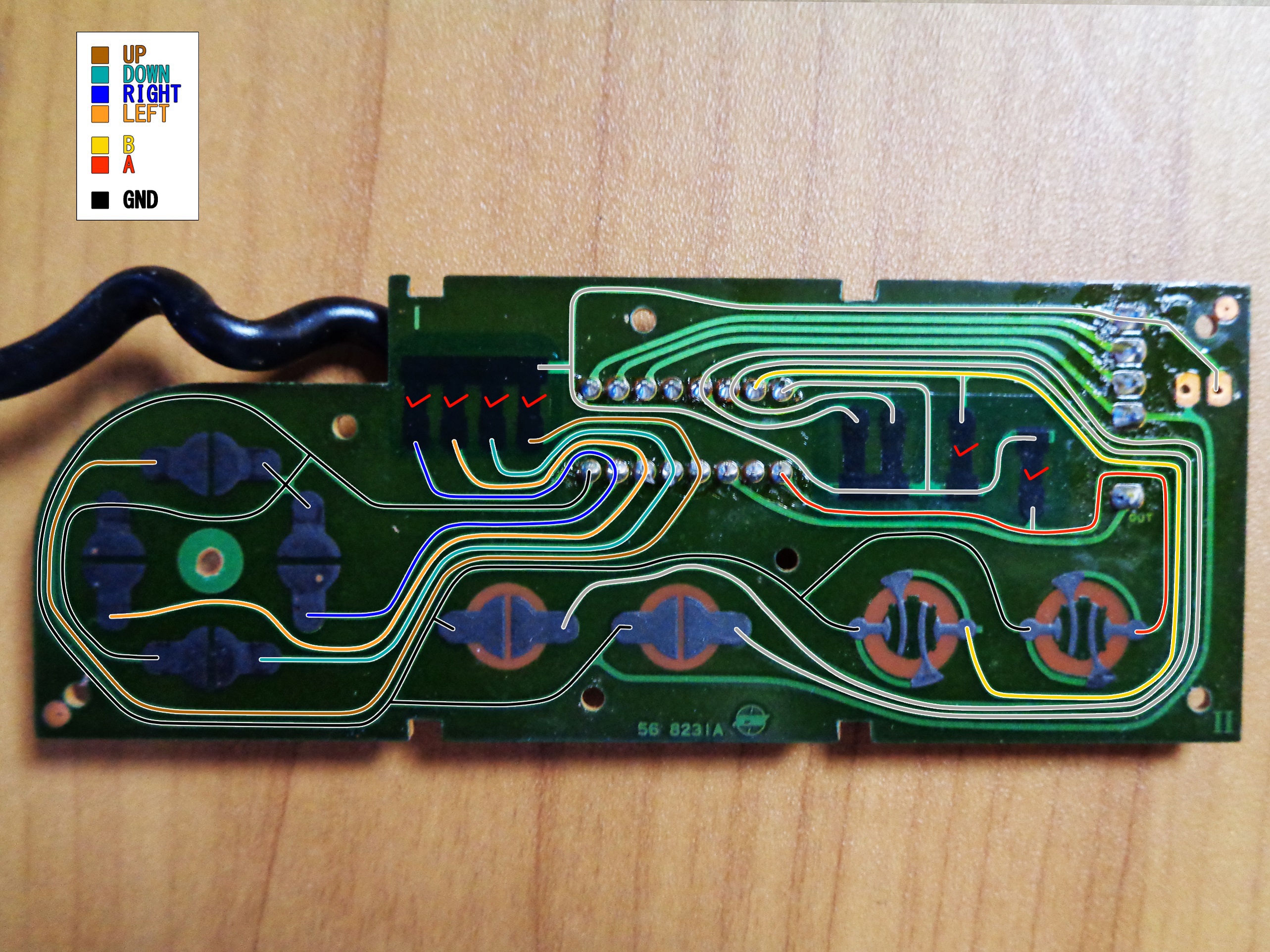

基板のパターン

【コントローラーI】


画像クリックで拡大

製造時期によっては基板やパターンが異なるかもしれません。
一部のパターンをカットする必要があり、ICチップを残した状態でのはんだ付けも要注意です。

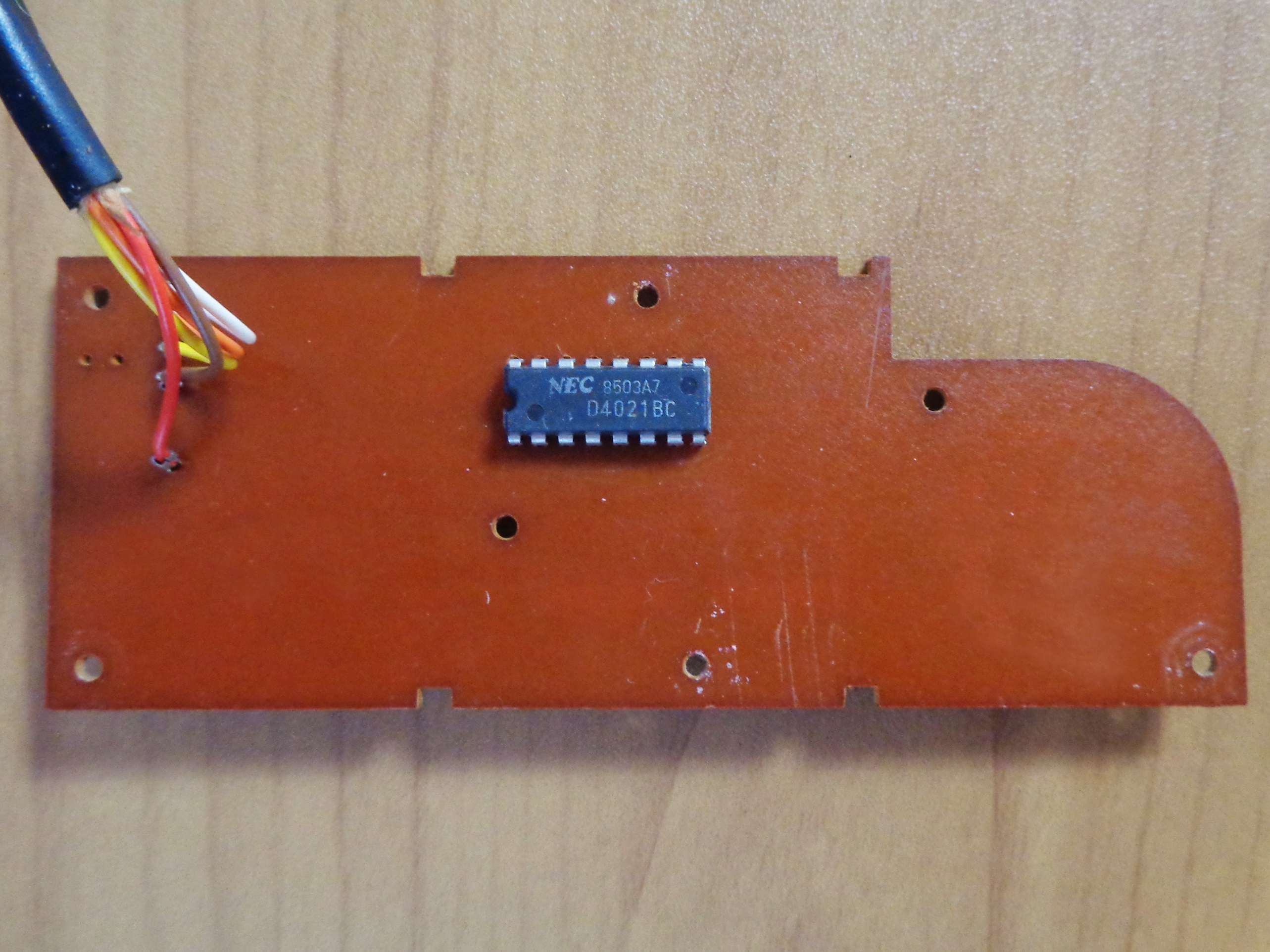

【コントローラーII】


画像クリックで拡大

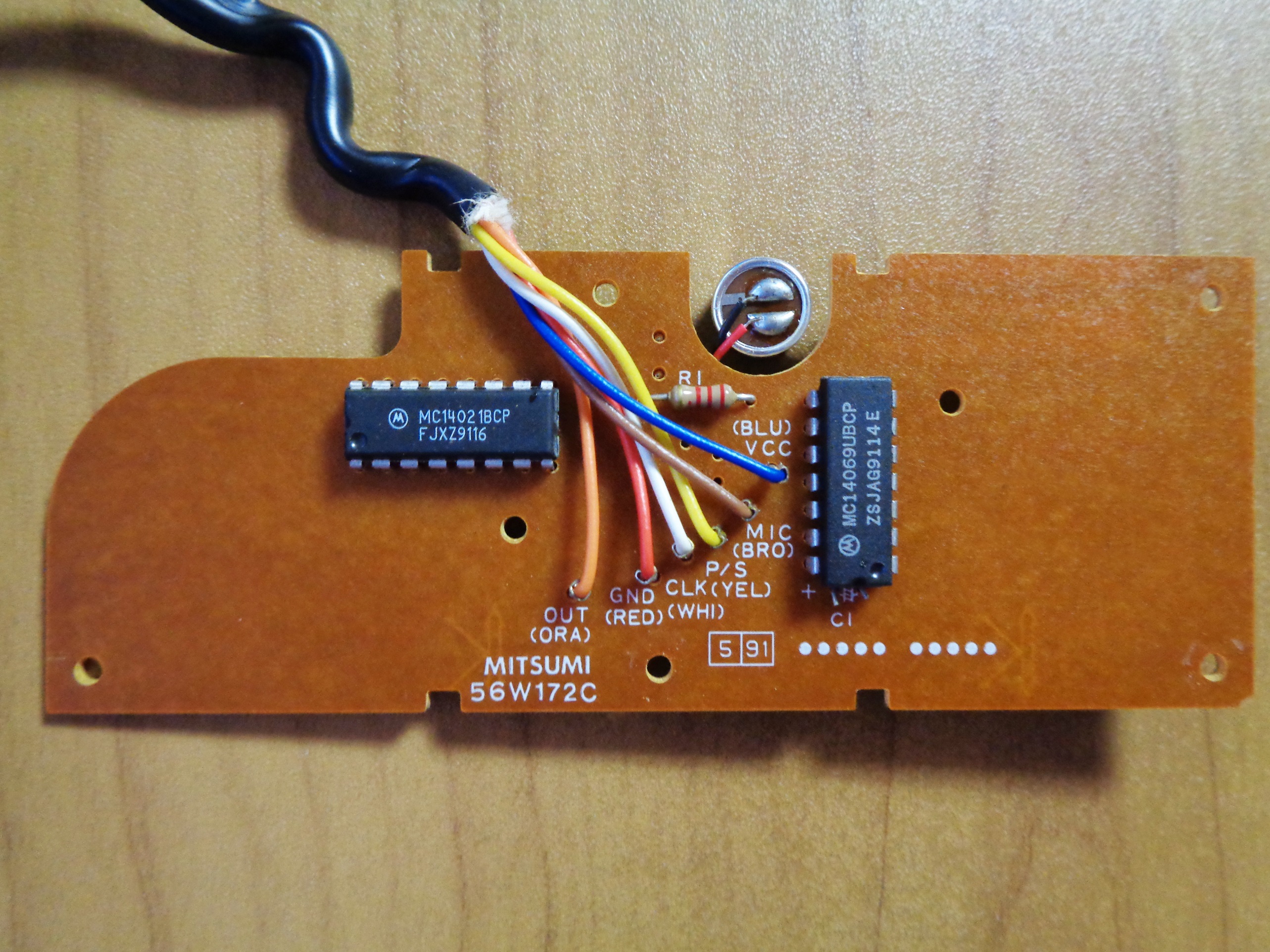

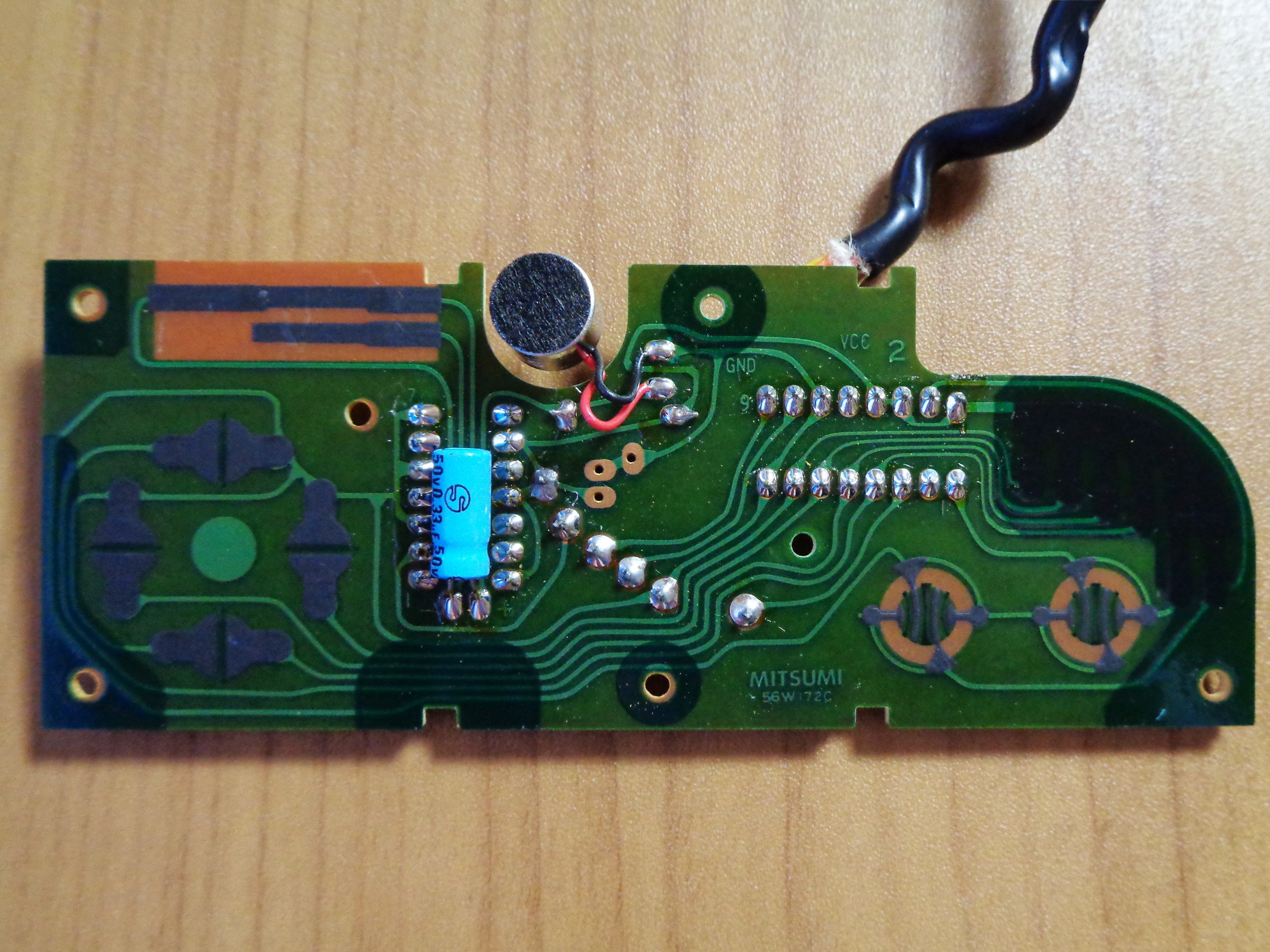

おまけでコントローラーIIの基板です。
SELECT/STARTボタンがない代わりにマイクが搭載されていますが、これのせいで電子部品とパターンが多いなど少し複雑に見えます。
